Pemodelan sistem pemipaan atau piping memiliki beberapa kemiripan dengan ducting, antara lain membutuhkan jalur lintasan, fitting, persimpangan, serta komponen pendukung seperti aksesories dan komponen lainnya. Piping yang merupakan bagian dari Mechanical System perlu diatur settingnya melalui Mechanical Settings.
Setelah membuka file baru dengan mechanical template,
klik tab Manage – MEP
Settings - Mechanical Settings.
Gambar – Klik Mechanical Settings untuk membuka Pipe Settings
Gambar – Terdapat beberapa pengaturan untuk dasar pemodelan pipa
Pipe Setting
Beberapa pengaturan pipa yang bisa kita sesuaikan di jendela Pipe Settings ini antara lain :
-Angles : Sudut yang kita ijinkan untuk terbentuk ketika pipa berbelok, naik atau turun.
-Conversion : Pengaturan untuk perubahan tipe pipa pada cabang
-Segments and Sizes : Ukuran-ukuran segmen pipa yang kita sediakan untuk suatu sistem pemipaan
-Fluids : Jenis-jenis fluida yang akan mengisi jalur pipa.
-Slopes : Nilai slope yang disediakan
Setelah membuat pengaturan Mechanical Setting, klik tool pipe di tab System, klik edit type di jendela properties, maka setting untuk tipe pipa akan muncul.
Pada jendela edit type kita dapat membuat tipe pipa baru sesuai dengan bahan dan fittingnya. Klik Duplicate, misal kita beri nama Pipa PVC, klik ok
Untuk pipa PVC ini perlu kita setting Routing
Preferences nya, gunanya untuk memastikan bahwa fitting-fitting yang
digunakan ketika pipa berbelok atau bercabang sudah sesuai dengan tipe pipa yang kita buat.
Pada jendela routing preferences kita bisa temukan list komponen-komponen fitting yang akan muncul dilokasi penggambaran atau routing pipa antara lain :
-Pipe Segment : Bahan utama komponen pipa
-Elbow : komponen elbow ketika pipa berbelok, naik atau turun
-Preferred Junction Type : Metode cabang yang akan digunakan (Tee/Tap)
-Junction : Jenis fitting Tee/Tap
-Cross : Jenis family persimpangan 4
-Transition : Fitting ketika pipa mengalami perubahan ukuran
-Union : Hubungan koneksi antara pipa yang lurus
-Cap : Penutup Ujung Pipa
-Flange : Koneksi baut antar fitting atau accessory.
Untuk meletakkan pipa pada objek bangunan, kita perlu mengambil referensi model bangunan dari Arsitektur. Cara yang semestinya dilakukan adalah menggunakan refrensi link Revit. Klik tab Insert, lalu pilih Link Revit, Pilih file Revit yang akan dijadikan referensi, Pilih psi Origin to Origin
untuk memastikan link pada posisi yang benar. Klik open. Langkah link dan opsi yang lebih lengkap dapat mengikuti langkah link yang telah dijelaskan sebelumnya.
Menyiapkan
View
Terlebih dahulu siapkan view denah atau Floor plan lokasi yang akan dibuatkan jalur pemipaan, Klik kanan pada view denah, misal Level 1, pilih duplicate, duplicate
with detailing, lalu beri nama misal Instalasi Plumbing Lantai 1. Atur Crop region agar fokus ke area yang akan dimodifikasi, atur skala dan view range.
Gambar – Pengaturan View Range untuk melihat benda di elevasi 1200 kebawah hingga -1000 dibawah lantai
Perhatikan pengaturan view range untuk melihat secara spesifik benda yang ada pada ketinggian tertentu. Pengaturan view range diatas adalah untuk melihat pada jangkauan denah dengan ketinggian pemotong (cut plane) 1200 diatas lantai, lalu setting range bottom
serta view depth diatur di -1000, artinya kita dapat melihat hingga 1 meter kebawah lantai.
Setelah view range diatur dengan nilai yang tepat, maka objek-objek yang berkaitan dengan pemipaan di level yang diinginkan akan terlihat. Perhatikan bahwa pada contoh yang digunakan, komponen seperti Closets, Urinals, serta Lavatory sudah tersedia. Namun jika menggunakan link Revit, biasanya komponen-komponen tersebut merupakan komponen arsitektural, tidak memiliki koneksi seperti komponen mechanical yang sebenarnya. Jadi kita harus menempatkan sendiri komponen mechanical atau plumbing yang bisa didapat dari library mechanical.
Menempatkan Komponen
Mechanical atau
Plumbing
Pada Tab System, pilih Plumbing Fixture, lalu Load Family untuk mengambil komponen lain di folder family, lalu arahkan ke folder Library, US
Metric, Plumbing, MEP, Fixtures, Water Closets.
Pilih salah satu komponen water closet, lalu tempatkan dilokasi yang dituju. Selain itu tempatkan juga Lavatory dan Urinoir. Objek-objek
sanitary dapat kita temukan di folder Library – US Metric – Plumbing – MEP -
Fixture
Setelah diload
tempatkan masing-masing objek sanitary pada lokasinya mengikuti penempatan

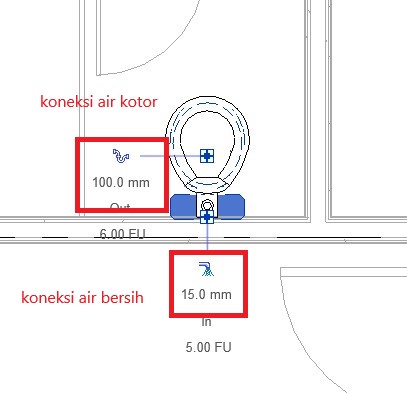

objek dari file arsitektur. Perhatikan bahwa objek sanitary yang merupakan
komponen MEP memiliki titik koneksi. Jika kita memilih kloset atau WC akan
terdapat dua titik koneksi yaitu titik koneksi air bersih dan titik koneksi air
kotor. Terlihat kedua titik koneksi memiliki ukuran koneksinya masing-masing.
Setelah komponen-komponen sanitary ditempatkan kita
akan siap untuk memberikan jalur-jalur pemipaan. Oke pertama kita akan
tempatkan jalur instalasi air kotor. Pada tab System, ambil tool Pipe untuk
memulai membuat jalur pemipaan. Di jendela properties akan muncul tipe pipa
default, klik Edit Type untuk membuat tipe pipa PVC air kotor. Pada properties
pipa, duplicate untuk membuat tipe baru, beri nama dengan Pipa PVC Air Kotor.
Setelah itu klik Edit dibagian Routing Preferences lalu pada bagian Pipe
Segment pilih Polyvinyl Chloride – Rigid – Schedule 40 untuk memilih pipa PVC.
Dengan langkah diatas kita sudah membuat pipa dengan
material PVC. Setelah itu pada bagian pemilihan Elbow, pilih Elbow jenis PVC
Socket. Jika tidak ditemukan pilihan PVC Socket, klik terlebih dahulu Load
Family dibagian atas jendela ini. Ini untuk mencari library elbow socket pada
folder library yang kita miliki.
Setelah klik Load Family, arahkan folder tujuan ke
Library – US Metric – Pipe – Fittings – PVC – Sch 40 – Socket Type, lalu pilih
file family Elbow yaitu M_Elbow - PVC - Sch 40, namun jika memungkinkan kita
bisa memilih semua fittings di folder ini dengan mengklik shift di keyboard.
Klik Open maka seluruh tipe socket untuk fitting akan masuk ke file project.

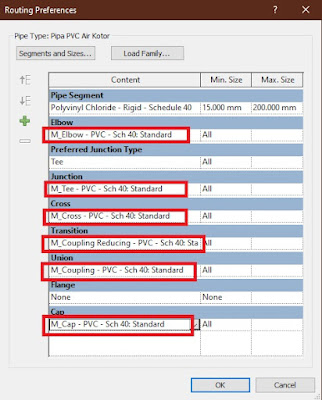

Setelah family fitting jenis PVC socket di Load ke file
ini maka akan muncul pilihan PVC pada setiap jenis fitting. Pilih
M-Elbow-PVC-Sch 40. Standard pada pemilihan jenis Elbow, lalu lakukan hal
yang sama pada pilihan Junction, Cross, Transition, Union, dan Cap.
Untuk Preferred Junction Type pilih Tee agar tee muncul
secara otomatis ketika terjadi persimpangan tiga atau percabangan. Untuk Flange pilih None, karena
jika terdapat flange di konfigurasi ini maka flange akan ditempatkan pada
setiap koneksi elbow dan tee.
|
Setelah konfigurasi selesai, klik OK, dan OK lagi pada
Edit Type Properties, lalu ada beberapa hal lagi yang perlu kita atur seperti :
1. System Type
: Jenis sistem yang akan dilayani oleh pipa
Pilih System Type atau jika perlu buat sistem baru
dengan cara duplicate yang ada. Navigasikan ke project browser, scroll kebawah
untuk membuka grup Families, expand grup families dengan klik tombol plus
disebelah kiri, lalu scroll kebawah lagi untuk mencari kategori Piping Systems.
Kemudian pilih salah satu sistem yang akan disalin, misal Sanitary, Klik kanan
pada sistem Sanitary, lalu pilih duplicate. Maka secara langsung akan muncul
hasil copy dari Sanitary yaitu Sanitary 2. Klik kanan lagi lalu pilih Rename
untuk memberi nama baru misal Sistem Air Kotor.

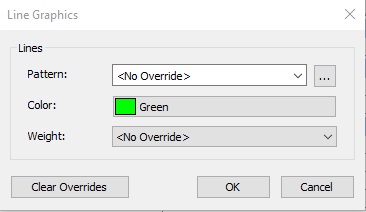

Jika kita klik kanan pada sistem yang baru dibuat,
kita bisa mengatur tampilan garis pemipaan seperti warna, tipe garis dan tebal
garis.

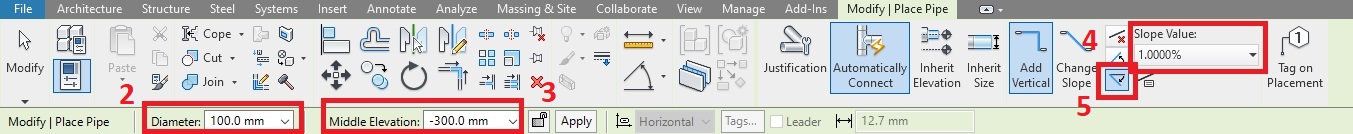

Selanjutnya perhatikan opsi-opsi pada gambar diatas,
opsi-opsi diatas adalah hal-hal yang menentukan karakteristik pipa yang akan
kita buat dilayar yaitu.
2.
Diameter : Ukuran diameter pipa yang akan dirouting
3.
Middle Elevation : Elevasi atau ketinggian as pipa
pada level yang aktif
4.
Slope Value : Presentase kemiringan pipa
5.
Slope Up / Down : Pilih kemiringan naik atau turun
Kita coba mengikuti opsi-opsi diatas untuk membuat
jalur pemipaan air kotor dari toilet atau kloset. Selanjutnya arahkan kelayar
dimana kira-kira kita akan memulai meletakkan pipa. Pastikan lantai yang aktif
dan lokasi tempat pipa akan ditambahkan.
Selanjutnya buat dua garis potongan untuk membantu
melihat objek dengan jelas. Buka salah satu view potongan dan cek posisi pipa
terhadap closet. Pada gambar potongan kita juga bisa melanjutkan penggambaran
pipa. Jangan lupa terlebih dahulu atur detail level menjadi Fine dan shading
view menjadi Shaded.

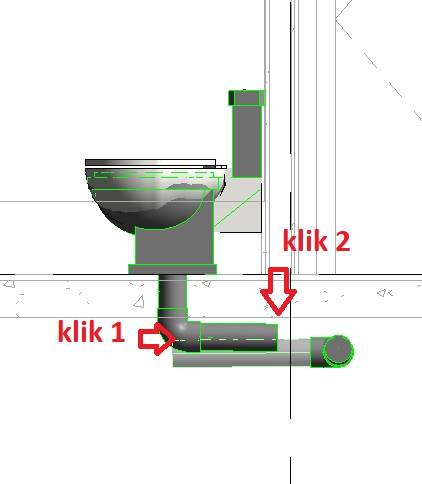

Pada gambar potongan pilih objek closet, lalu klik
kanan pada koneksi keluaran atau buangan yaitu 100 mm out. Pada menu klik
kanan, pilih draw pipe, maka kita akan melanjutkan routing pipa dimulai dari
koneksi tersebut.

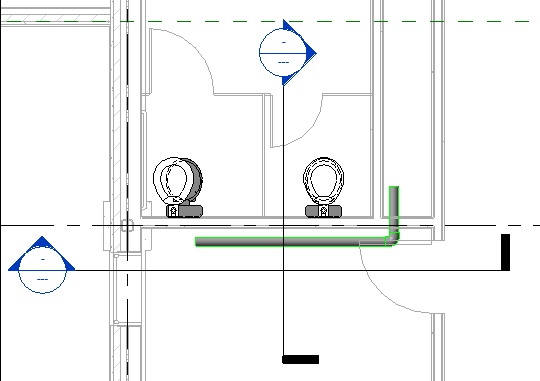

Arahkan
sedikit kebawah lalu belokkan kekanan mendekati pipa yang sudah dibuat
sebelumnya. Setelah itu kita lanjutkan lagi penggambaran pada view
denah lantai. Kembali lagi ke Lantai 1 Floor Plan. Pada floor plan kita dapat melakukan hal yang sama
untuk melanjutkan dan menghubungkan pipa ke pipa induk.
Ketika mengkoneksikan pipa terkadang tidak berhasil
dan muncul warning-warning tertentu. Kemungkinan besar kegagalan dalam
mengkoneksikan pipa dengan pipa lainnya atau mengkoneksikan plumbing dengan
pipa dikarenakan beberapa hal :
1. 1. Fitting yang
cocok tidak tersedia di konfigurasi tipe pipa, solusinya adalah kembali ke edit
type pada properties pipa dan atur kembali jenis-jenis fitting di routing
preferences
2. 2. Tidak
tersedia ruang yang cukup untuk menempatkan fitting
3. 3. Koneksi alat
plumbing / mechanical tidak sesuai dengan tipe pipa.

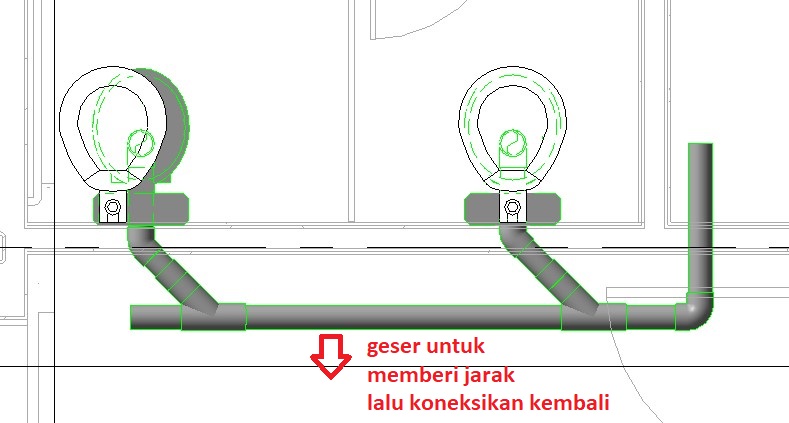

Pada contoh kali ini kegagalan koneksi lebih
diakibatkan karena jarak yang kurang memadai antara pipa closet dengan pipa
induk yang akan dihubungkan. Karena itu geser pipa dengan tool move atau klik
tahan dan seret menjauhi kloset. Dengan adanya jarak ini maka fitting-fitting
akan memiliki cukup ruang untuk ditempatkan. Perhatikan gambar berikut.
