Untuk membuat tangga, revit sudah menyediakan tool khusus dalam tab Architecture. Tool tersebut berada pada grup circulation bersama dengan ramp dan railing.
Namun terlebih dahulu kita pastikan jarak level bawah dengan level atas nya sudah sesuai dengan rencana. Jadi langkah pertama adalah :
1. Klik 2x pada salah satu gambar elevation, misal South. Terdapat garis-garis level beserta nama dan ketinggiannya. Atur nama ataupun ketinggiannya agar sesuai dengan rencana kita.
2. Kembali ke floor plan, klik 2x gambar denah di project browser misal Level 1.
Klik tombol stairs seperti gambar dibawah lalu pada jendela properties klik Edit type.
Akan muncul jendela pengaturan tangga seperti dibawah :
3. Untuk menempatkan tangga klik pada area yang diinginkan lalu arahkan seperti halnya kita membuat garis.
Klik Finish edit mode yaitu tombol centang besar berwarna hijau. Maka proses pembuatan tangga sudah selesai.
Hasil pembuatan tangga sudah terlihat pada view denag. Klik 3d view untuk melihat hasil pembuatan tangga dalam 3d.
Tampilan 3d tangga lurus terlihat seperti gambar diatas.

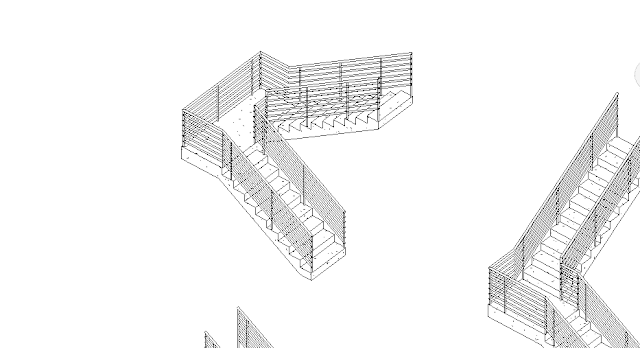

4. Membuat tangga berbelok / tangga "L"
Klik tombol stairs lagi, lalu klik & arahkan sejauh bagian jalur tangga sebelum berbelok. Klik lalu arahkan arah beloknya tangga dan teruskan arah mouse hingga jumlah anak tangga memenuhi untuk sampai keatas.
5. Membuat tangga berbalik atau tangga "U" juga memiliki prosedur yang hampir sama dengan tangga "L". Perbedaan nya hanya arah tangga setelah berbelok.
Tampilan tangga U pada 3d.
