Bracing merupakan salah satu komponen struktur baja yang berfungsi sebagai pengaku struktur kolom atau balok utama. Bracing pada umumnya tidak menahan beban secara vertikal, melainkan menahan gaya horisontal dari perubahan bentuk struktur akibat pergerakan seismik, beban hidup maupun angin. Bracing dapat dibuat menggunakan profil-profil baja yang tersedia. Umumnya ukuran profil bracing lebih kecil daripada ukuran struktur utama.
Pada pelatihan kali ini kita akan membahas jenis-jenis koneksi bracing yang disediakan oleh Autodesk Revit.

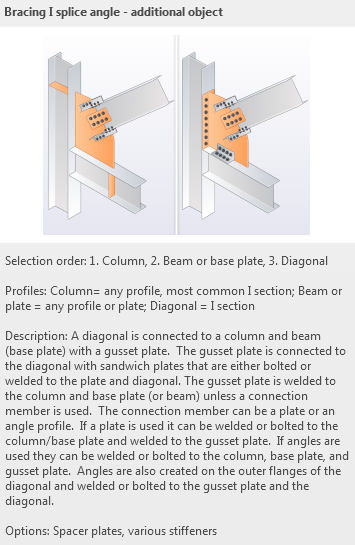

01. Bracing I splice angle - additional object
Profil baja yang cocok :
Kolom : Profil apa saja, umumnya profil I
Balok atau Plat Horisontal : Profil atau plat apa saja
Bracing Diagonal : Profil I
Urutan seleksi objek : 1. Kolom, 2. Balok atau Plat Horisontal, 3. Bracing diagonal
Options : Various stiffeners, spacer plates
02. Bracing I splice angle double
Profil baja yang cocok :
Kolom : Profil apa saja, umumnya profil I
Bracing Diagonal : Profil I
Urutan seleksi objek : 1. Kolom, 2. Bracing diagonal, 3. Bracing diagonal
Options : Various stiffeners, spacer plates, end plate

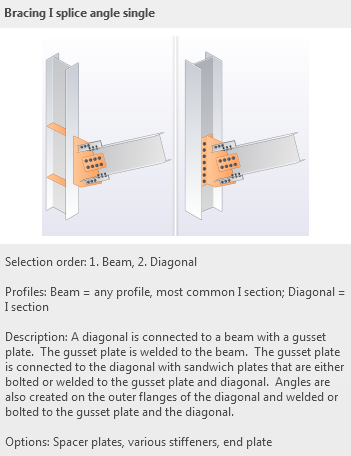

03. Bracing I splice angle single
Mengkoneksikan bracing diagonal profil I dengan satu kolom atau balok menggunakan sebuah plat gusset. Plat gusset dilas ke kolom / balok (struktur utama). Plat gusset disambungkan ke dua bracing diagonal menggunakan plat sandwich atau double plat yang bisa dibaut atau dilas ke plat gusset & ke bracing. Siku juga ditempatkan pada sisi luar flange dari bracing dan dilas atau dibaut ke plat gusset & ke bracing.
Profil baja yang cocok :
Kolom : Profil apa saja, umumnya profil I
Bracing Diagonal : Profil I
Urutan seleksi objek : 1. Kolom, 2. Bracing diagonal,
Options : Various stiffeners, spacer plates, end plate
04. Bracing I splice plates - additional object
Koneksi ini menghubungkan bracing diagonal profil I ke bagian sudut kolom & balok. Penyambungan bracing menggunakan gusset plate yang dihubungkan ke bracing diagonal menggunakan double plat atau plat sandwich. Plat gusset dihubungkan ke struktur utama dengan cara dilas, kecuali jika kita memilih menggunakan elemen koneksi yang berupaplat atau siku. Jika plat digunakan dapat dibaut ke struktur utama dan dilas ke plat gusset. Jika menggunakan profil siku / angle dapat dilas atau dibaut ke struktur utama dan ke plat gusset. Plat juga dapat ditambahkan pada flange sisi dalam & sisi luar dari bracing diagonal dan dilas atau dibaut ke plat gusset.
Profil baja yang cocok :
Kolom : Profil apa saja, umumnya profil I
Balok atau Plat Horisontal : Profil atau plat apa saja
Bracing Diagonal : Profil I
Urutan seleksi objek : 1. Kolom, 2. Balok atau Plat Horisontal, 3. Bracing diagonal
Options : Various stiffeners, spacer plates
05. Bracing I splice plates double
Profil baja yang cocok :
Kolom : Profil apa saja, umumnya profil I
Bracing Diagonal : Profil I
Urutan seleksi objek : 1. Kolom, 2. Bracing diagonal, 3. Bracing diagonal
Options : Various stiffeners, spacer plates, end plate
06. Bracing I splice plates single
Profil baja yang cocok :
Kolom : Profil apa saja, umumnya profil I
Bracing Diagonal : Profil I
Urutan seleksi objek : 1. Kolom, 2. Bracing diagonal,
Options : Various stiffeners, spacer plates, end plate
07. Direct bolt
Koneksi antara dua balok menggunakan baut
Profil baja yang cocok :
Siku / angle, CNP (channel), Plat. Dapat digunakan untuk balok lurus, melengkung, poly beam atau kombinasi.
Urutan seleksi objek : 1. Balok 2. Balok
Options : Spacer plates

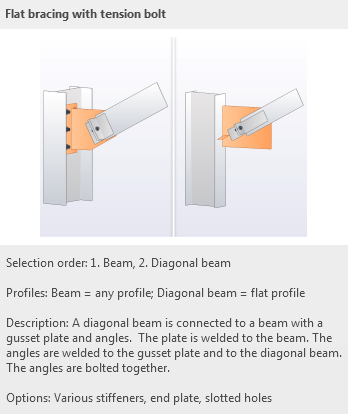

08. Flat bracing with tension bolt
Bracing diagonal dihubungkan ke struktur utama menggunakan sebuah plat gusset dan siku / angles. Plat gusset dilas ke balok / struktur utama. Siku dilas ke plat gusset dan ke bracing diagonal. Koneksi antar besi siku menggunakan baut.
Profil baja yang cocok :
Beam / struktur utama : profil apa saja, Bracing diagonal : Profil flat
Urutan seleksi objek : 1. Balok atau struktur utama, 2. bracing diagonal
Options : Various stiffeners, end plate, slotted holes
09. Flat bracing with tension bolt - 2 diagonals
Dua bracing diagonal dihubungkan ke struktur utama menggunakan sebuah plat gusset dan siku / angles. Plat gusset dilas ke balok / struktur utama. Siku dilas ke plat gusset dan ke bracing diagonal. Koneksi antar besi siku menggunakan baut.
Profil baja yang cocok :
Beam / struktur utama : profil apa saja, Bracing diagonal : Profil flat
Urutan seleksi objek : 1. Balok atau struktur utama, 2. bracing diagonal, 3. bracing diagonal
Options : Various stiffeners, end plate, slotted holes
10. Flat bracing with tension bolt and base plate
Profil baja yang cocok :
Kolom : Profil apa saja
Balok atau baseplat : Balok apa saja atau plat
Bracing : Profil flat
Urutan seleksi objek : 1. Kolom, 2. Balok atau baseplat, 3. Bracing
Options : Various stiffeners, slotted holes
11. Four diagonals - middle gusset plate
4 buah bracing diagonal menyilang dikoneksikan dibagian tengahnya menggunakan plat gusset yang dapat dibaut atau dilas
Profil baja yang cocok : Siku / angles, CNP/ Channel, Flat
Urutan seleksi objek : 1-4. Bracing diagonal, pemilihan harus berurutan searah jarum jam atau sebaliknya
Options : tidak ada
12. Gusset plate (triangle) at one diagonal
Mengkoneksikan sebuah balok dan sebuah bracing menggunakan plat gusset. Plat gusset dapat dilas atau dibaut ke balok dan ke bracing
Profil baja yang cocok :
Balok : profil apa saja
Bracing : Siku / angle, CNP / channel, Flat, Profil Hollow
Urutan seleksi objek : 1. Balok, 2. Bracing
Options : Joint design, end plate, slotted holes, cover plate, various stiffeners, reinforcing plates
13. Gusset plate (variable) for 3 diagonals
Sebuah balok dan 3 bracing dihubungkan dengan plat gusset. Plat gusset dapat dilas atau dibaut ke balok dan ke bracing diagonal.
Profil baja yang cocok :
Balok : Profil apa saja
Bracing : Siku / angle, CNP / Channel, Flat, Profil Hollow
Urutan seleksi objek : 1. Balok, 2-4. Bracing diagonal
Options : Joint design, end plate, slotted holes, cover plate, various stiffeners, reinforcing plates
14. Gusset plate at one diagonal
Mengkoneksikan sebuah balok dan sebuah bracing menggunakan plat gusset. Plat gusset dapat dilas atau dibaut ke balok dan ke bracing
Profil baja yang cocok :
Balok : profil apa saja
Bracing : Siku / angle, CNP / channel, Flat, Profil Hollow
Urutan seleksi objek : 1. Balok, 2. Bracing
Options : Joint design, end plate, slotted holes, cover plate, various stiffeners, reinforcing plates
15. Gusset plate for 2 diagonals
Sebuah balok dan 2 bracing dihubungkan dengan plat gusset. Plat gusset dapat dilas atau dibaut ke balok dan ke bracing diagonal.
Profil baja yang cocok :
Balok : Profil apa saja
Bracing : Siku / angle, CNP / Channel, Flat, Profil Hollow
Urutan seleksi objek : 1. Balok, 2-3. Bracing diagonal
Options : Joint design, end plate, slotted holes, cover plate, various stiffeners, reinforcing plates
16. Gusset plate for 3 diagonals
Sebuah balok dan 3 bracing dihubungkan dengan plat gusset. Plat gusset dapat dilas atau dibaut ke balok dan ke bracing diagonal.
Profil baja yang cocok :
Balok : Profil apa saja
Bracing : Siku / angle, CNP / Channel, Flat, Profil Hollow
Urutan seleksi objek : 1. Balok, 2-4. Bracing diagonal
Options : Joint design, end plate, slotted holes, cover plate, various stiffeners, reinforcing plates
17. Gusset plate in center
Profil baja yang cocok : siku / angles, CNP / channel, Flat, Profil Hollow
Urutan seleksi objek : 1-3. Bracing diagonal
Bracing yang pertama menerus atau tidak putus, bracing kedua adalah bracing yang dikoneksikan di center point.
Options : Cover plate
18. Gusset plate to column and base plate
Profil baja yang cocok :
Kolom : Profil apa saja
Balok atau baseplat : Balok apa saja atau plat
Bracing : Profil flat, Siku / angle, CNP / channel, Profil hollow
Urutan seleksi objek : 1. Kolom, 2. Balok atau baseplat, 3. Bracing
Options : Various stiffeners, slotted holes, joint design, cover plate, reinforcing plates
19. I bracing splice full gusset - additional object
Mengkoneksikan bracing ke sudut kolom dengan balok / baseplat menggunakan plat gusset. Plat gusset memiliki plat menerus pada tepinya. Plat gusset dikoneksikan ke bracing menggunakan plat sandwich atau 2 sisi yang dapat dilas atau dibaut ke balok, plat, atau bracing. Plat guset dilas ke kolom dan balok / baseplat kecuali kita memilih untuk menggunakan koneksi plat atau siku. Jika menggunakan plat maka plat tersebut dapat dilas atau dibaut ke struktur utama (kolom atau balok) dan dilas ke plat gusset. Jika menggunakan siku dapat dilas atau dibaut ke struktur utama atau ke plat gusset. Plat dapat juga ditempatkan pada bracing di flange bagian dalam ataupun luar.
Profil baja yang cocok :
Kolom : profil apa saja, umumnya profil I,
Balok atau Plat : Profil atau plat apa saja,
Bracing : Profil I
Urutan seleksi objek :
1. Kolom, 2. Balok atau baseplat, 3. Bracing
Options : Spacer plates, various stiffeners.
20. I bracing splice full gusset double
Mengkoneksikan bracing ke kolom atau balok menggunakan plat gusset. Plat gusset memiliki plat menerus pada tepinya. Plat gusset dilas ke kolom atau balok. Plat gusset terkoneksi ke dua bracing menggunakan plat sandwich atau dua sisi yang dibaut atau dilas. Plat dapat juga ditempatkan pada bracing di flange bagian dalam ataupun luar.
Profil baja yang cocok :
Kolom : profil apa saja, umumnya profil I,
Bracing : Profil I
Urutan seleksi objek :
1. Kolom, 2-3. Bracing
Options : Spacer plates, various stiffeners, end plate
21. I bracing splice full gusset simple
Mengkoneksikan bracing ke kolom atau balok menggunakan plat gusset. Plat gusset memiliki plat menerus pada tepinya. Plat gusset dilas ke kolom atau balok. Plat gusset terkoneksi ke bracing menggunakan plat sandwich atau dua sisi yang dibaut atau dilas. Plat dapat juga ditempatkan pada bracing di flange bagian dalam ataupun luar.
Profil baja yang cocok :
Kolom : profil apa saja, umumnya profil I,
Bracing : Profil I
Urutan seleksi objek :
1. Kolom, 2-3. Bracing
Options : Spacer plates, various stiffeners, end plate
22. Overlapping angle
Menyambungkan 2 siku atau angle yang overlapping atau saling bertumpuk.
Profil baja yang cocok : Siku / angle
Urutan seleksi objek : 1-2. Besi siku (harus bertumpuk atau overlapping)
Options : tidak ada
23. Overlapping flat
Menyambungkan 2 profil flat yang overlapping atau saling bertumpuk.
Profil baja yang cocok : Profil Flat
Urutan seleksi objek : 1-2. Besi Flat (harus bertumpuk atau overlapping)
Options : tidak ada
