Kursus Revit Family - Membuat Family MEP Fire Pump



Kursus Revit Family - Contoh image pompa kebakaran / Fire pump

Pada pelatihan atau kursus revit kali ini, kita akan membahas cara membuat objek family yang cukup sering digunakan terutama dalam desain MEP. Objek kursus kali ini adalah objek family pompa pemadam kebakaran. Pompa pemadam digunakan  secara khusus untuk mengalirkan air ke pipa sistem pemadam kebakaran berupa sistem hidrant dan sistem sprinkler.

Pompa ini biasanya diletakkan diruang pompa beserta instalasi pompa kebakaran dan pompa suplay air lainnya. Dengan mengambil sumber air dari ground tank, pompa ini mendistribusikan air jika diperlukan ke sistem pemadaman kebakaran serta sistem sprinkler


1. Buat File Family

Baik langsung saja kita terapkan pemodelan objek pompanya menggunakan software Revit. Buka Revit, dan pada tampilan pembukanya pilih New Family, maka jendela pemilihan template family akan muncul. Pilih template yang sesuai dengan objek family yang akan dibuat, lalu klik open. Kali ini kita coba pilih template Metric-Mechanical Equipment karena pompa termasuk dalam salah satu jenis mechanical equipment.

Kursus Revit Family - Tampilan muka



Kursus Revit Family - Pilih template untuk kategori family


2. Buat Extrusion & Beri Material

Setelah open, akan terbuka jendela file baru yaitu layar kerja family editor. Klik tab Create, pilih Extrusion, lalu gariskan dilayar untuk membentuk dasar dudukan pompa. Buat garis berukuran 900x1100 mm. Klik finish (centang hijau) pastikan ketinggian extrusion sebesar 100mm. Posisikan pada ref plane yang sudah disesiakan (garis hijau putus-putus).



Kursus Revit Family – Pilih Extrusion untuk membentuk objek 3d



Kursus Revit Family - Buat garis untuk area extrusion



Kursus Revit Family - Atur ukuran





Kursus Revit Family - Posisikan terhadap ref. plane

Dengan mengisi ketinggian extrusion, maka objek sudah terbentuk dan memiliki ketebalan. Sekarang klik kembali objeknya, lalu klik pilihan material untuk masuk ke jendela material editor. Buat material baru dengan cara klik kanan material Default, pilih duplicate, beri nama material. Atur appearance agar menjadi warna merah.



Kursus Revit Family - Cek bentuk 3d



Kursus Revit Family - Klik untuk memberi material



Kursus Revit Family - Jendela Material browser



Kursus Revit Family - Buat material baru



Kursus Revit Family - Pilih appearance tab



Kursus Revit Family - Masuk ke asset editor



Kursus Revit Family - Warna dapat diatur di tab appearance

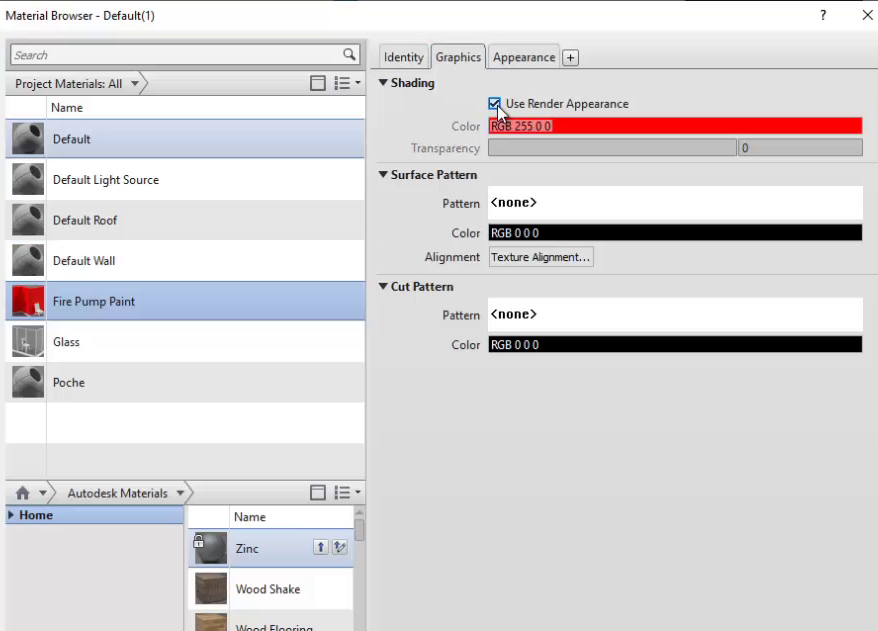

Kursus Revit Family - Gunakan checklist use render appearance



Kursus Revit Family - Objek sudah terlihat memiliki material

 Selanjutnya siapkan ref. plane untuk menentukan as ketinggian pompa. Buka tampak depan / front view di elevation, gariskan ref. plane secara horisontal dengan ketinggian tertentu.

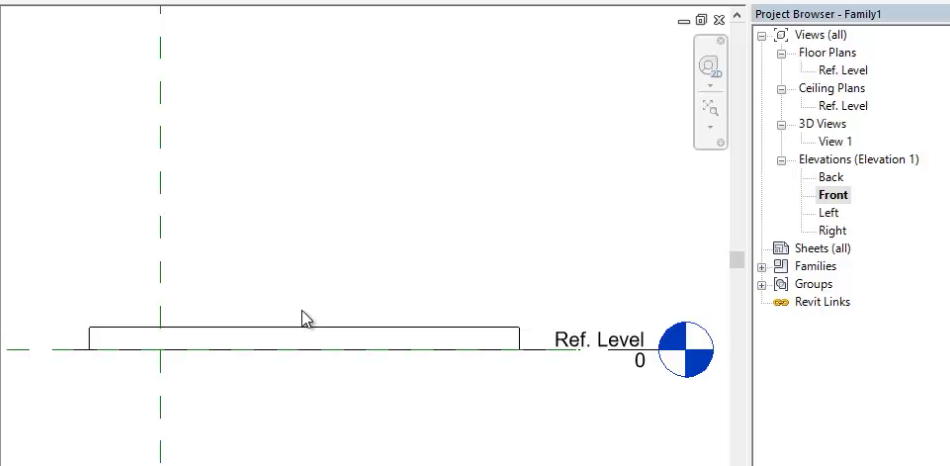

Kursus Revit Family - Buka tampak depan / front



Kursus Revit Family - Buat Ref Plane sebagai as pompa


  3. Buat Ref. Plane untuk As Pompa


Kursus Revit Family - Posisikan Ref Plane pada ketinggian as pompa



Masih di tampak depan atau front, klik kembali tab create, pilih revolve. Lalu gariskan dilayar untuk membentuk garis sisi luar pompa dengan bagian tengah berupa as yang sudah kita buat. Klik axis untuk menentukan sumbu putaran revolve, gariskan axis searah dengan as pompa, lalu klik centang hijau untuk menyelesaikan.

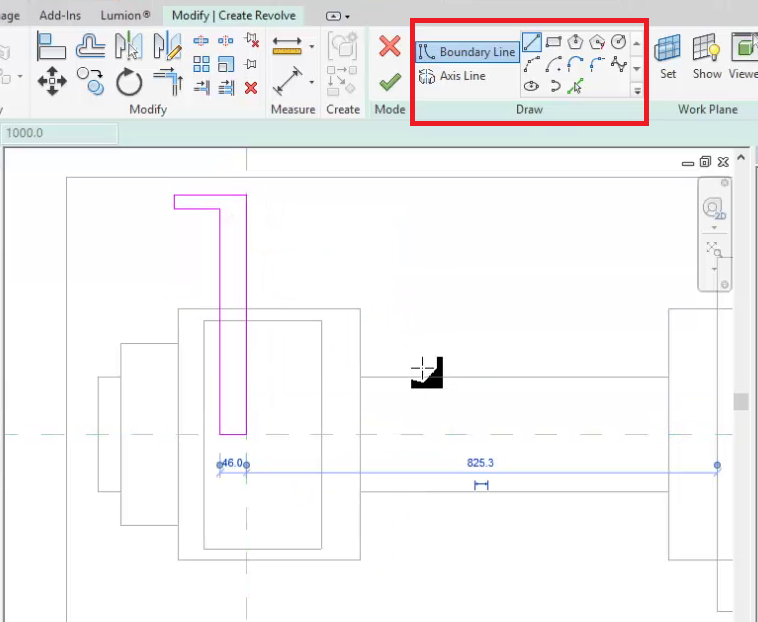

Kursus Revit Family - Pilih Tab Create-Revolve, buat garis sesuai profil pompa



Kursus Revit Family - Pilih Axis, gariskan pada ref plane, Klik finish (centang hijau)

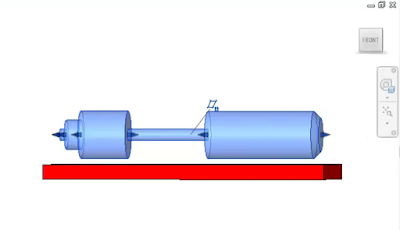

Kursus Revit Family - Revolve sudah terbentuk

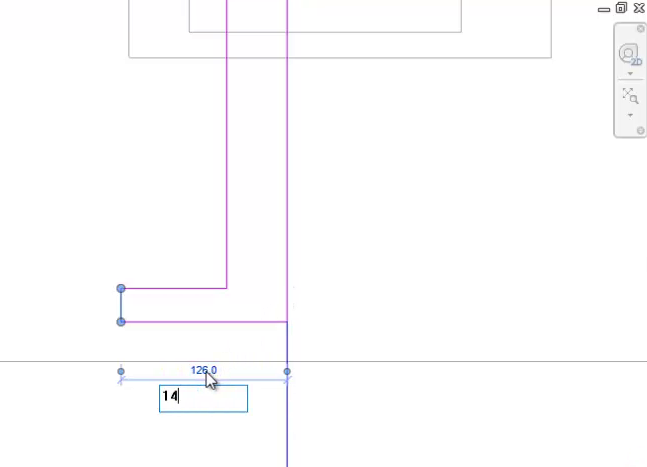

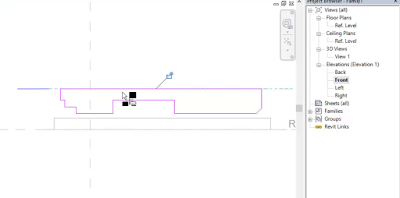

Kursus Revit Family - Edit revolve untuk menyesuaikan ukuran, klik finish

4. Lengkapi Objek

Selanjutnya kita pindah ke tampak atas, buka view Ref.Level di project browser, lalu kembali buat extrusion untuk membuat dudukan pompa dibagian belakang. Buat extrusion dengan ketinggian 150 atau 200mm seperti pada gambar dibawah.



Kursus Revit Family - Tampak atas revolve



Kursus Revit Family - Dari tampak atas, buat extrusion dengan cara klik Create-Extrusion





Kursus Revit Family - Gariskan pada posisi dasar pompa



Kursus Revit Family - Klik finish



Kursus Revit Family - Buat lagi extrusion untuk penopang bagian depan





Kursus Revit Family - Klik finish, cek bentuknya di 3d



Kursus Revit Family - Dari tampak atas, buat ref plane lagi untuk as koneksi pompa

 Klik lagi tab Create, pilih revolve lagi untuk membuat koneksi pipa dari tampak atas. Gariskan posisi koneksi flange pipa hingga menembus badan pompa. Jangan lupa juga tetapkan axis line untuk objek revolve ini. Setelah selesai objek revolve bisa dimirror untuk digunakan di sisi lainnya. Setelah terbentuk jangan lupa untuk mengecek posisi ketinggian objek revolve agar sesuai dengan ketinggian pada objek aslinya. Hal ini penting untuk memastikan agar posisi pipa berada pada ketinggian yang benar.



Kursus Revit Family - Buat lagi revolve untuk membentuk koneksi pipa

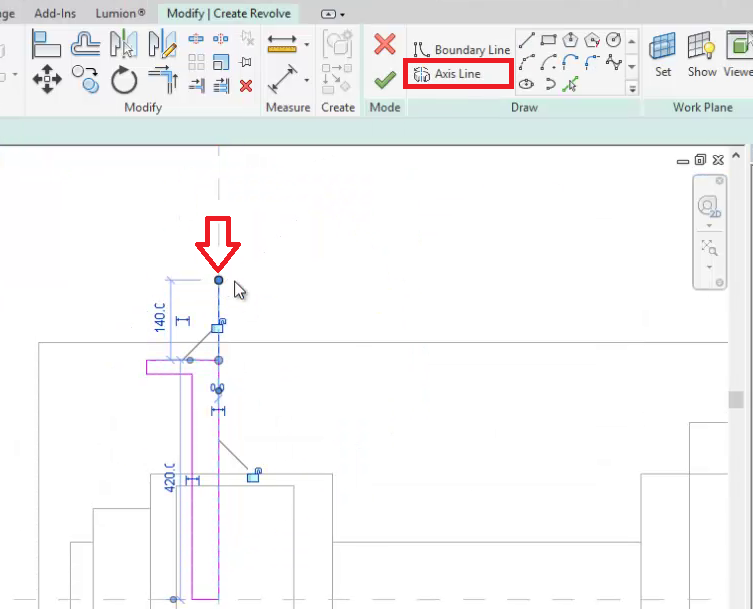

Kursus Revit Family - Posisikan as untuk center pipa



Kursus Revit Family - Klik finish, maka revolve akan terbentuk



Kursus Revit Family - Cek dari tampak depan atau front, posisikan center koneksi pipa



Kursus Revit Family - Dari tampak atas, mirror koneksi pipa yang sudah terbentuk kesisi lainnya




Kursus Revit Family - Edit revolve untuk menyesuaikan bentuk dan jaraknya





Kursus Revit Family - Atur jarak diameter koneksi flange pipa




Kursus Revit Family - Klik finish jika sudah


  Jika koneksi sudah terbentuk, beri juga material yang sama dengan badan pompa agar warnanya menjadi merah juga.

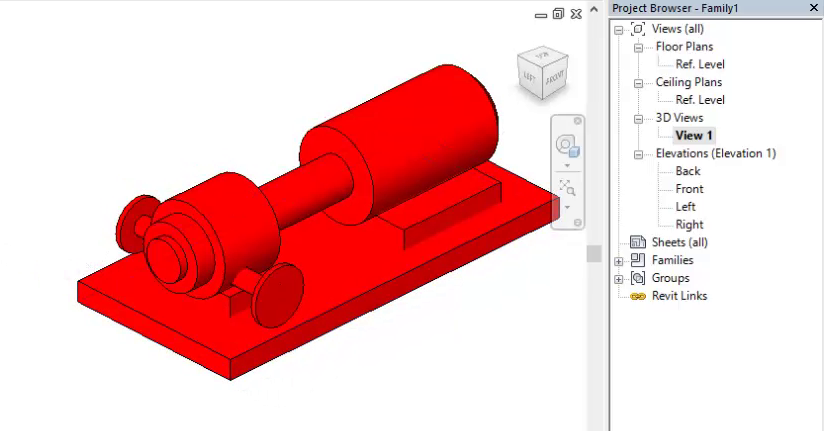

Kursus Revit Family - Pompa dengan koneksi inlet & outlet sudah terbentuk

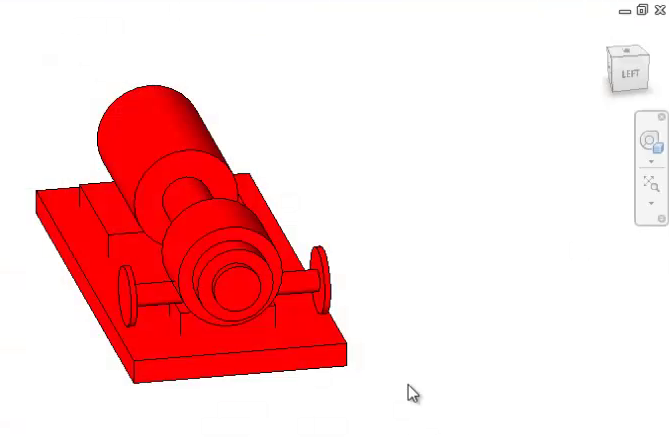

Kursus Revit Family - 3d pompa dari sudut lain

5. Buat Elemen Pipe Connector

 Bentuk 3d sudah kita anggap selesai, sekarang saatnya kita memberikan koneksi pemipaannya. Tanpa koneksi pemipaan, objek pompa ini akan sulit memastikan bahwa pipa menempel dengan baik dan dengan ukuran yang tepat. Klik saja tab Create, pilih Pipe Connector, arahkan pada bidang koneksi pipa yang sudah kita buat. Klik satu persatu untuk membentuk connectornya. Jika berhasil akan terbentuk objek koneksi pipa berupa lingkaran agak besar dan terpusat pada bidang koneksi yang sudah kita buat.


Kursus Revit Family - Buat koneksi pipa dengan klik Create-Pipe Connection

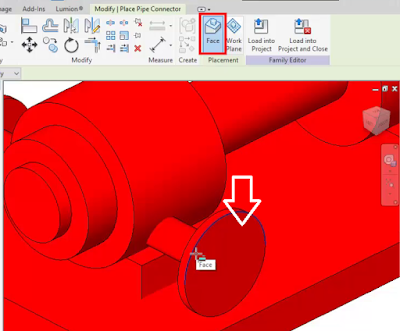

Kursus Revit Family - Pilih permukaan koneksi pipa



Kursus Revit Family - Atur properties koneksi di jendela properties sebelah kiri

 Perbaiki data-data koneksi pipa, misal ubah beberapa hal berikut ini :

Diameter : 100

Flow Direction : in

System Classification : Fire Protection Wet

Kursus Revit Family - Pengaturan koneksi pipa

 6. Simpan File Family & Gunakan di File Proyek

Jika koneksi sudah terbentuk, simpan file ke folder library yang mudah dijangkau. Setelah itu kita dapat menguji family ini dengan mencoba menempatkannya pada file proyek. Buka dulu proyek baru, New-Project, pilih template Mechanical. Klik Mechanical Equipment pada tab Systems, lalu load objek pompa yang sudah kita buat. Arahkan pada posisi tempat menyimpan file pompa, klik open. Tempatkan pompa disuatu tempat.

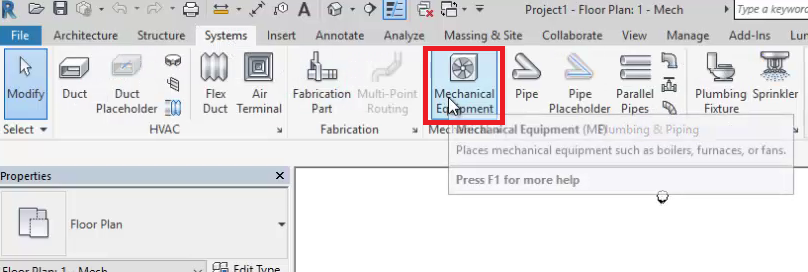

Kursus Revit Family - Buka project baru, klik mechanical equipment




Kursus Revit Family - Load family




Kursus Revit Family - Pilih pompa yang sudah disimpan





 Kursus Revit Family - Tempatkan pompa

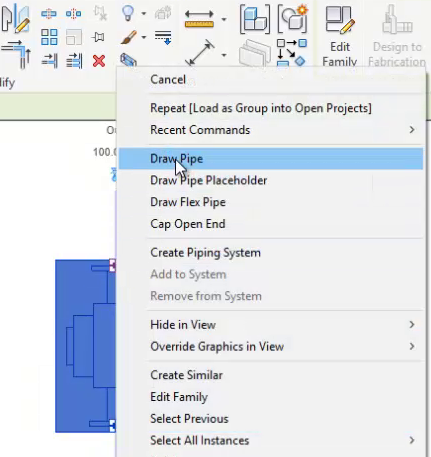

 Karena objek pompa yang kita buat sudah memiliki titik koneksi, maka di file project titik koneksi tersebut akan muncul beserta keterangan ukuran koneksi pipa nya. Titik koneksi ini dapat kita manfaatkan untuk membuat pipa mulai dari titik koneksi dengan cara klik kanan-draw pipe, lalu arahkan garis pipa. Lakukan hal yang sama untuk koneksi lainnya.

Kursus Revit Family - Perhatikan koneksi akan terlihat diposisi ia ditempatkan



Kursus Revit Family - Klik pompa, klik Edit family untuk kembali ke pembuatan family, perbaiki koneksi pipa



Kursus Revit Family - Atur diameter, flow direction, & system classification




Kursus Revit Family - Load kembali ke project, coba buat pipa dari koneksi yang ada



Kursus Revit Family - Gariskan pipa agar terbentuk



Kursus Revit Family - Tempatkan pipa pada sisi koneksi yang lain

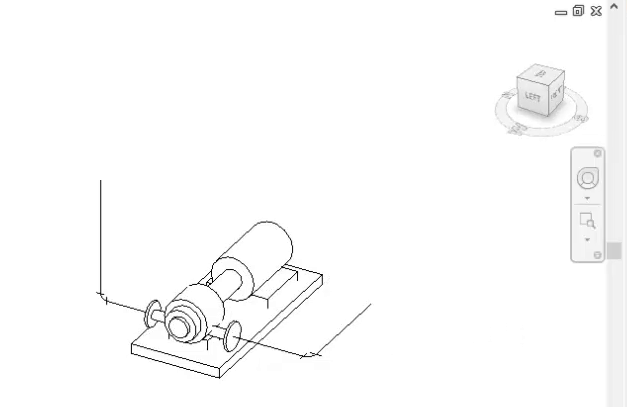

Kursus Revit Family - Pipa terlihat di view 3d, namun masih berupa garis



Kursus Revit Family - Pompa dan pipa yang terbentuk
